化工泵水力效率、容積效率、機械效率的估算

時間：2012-3-20 22:31:42來源：http://www.englishmountainquilts.com作者：弘凌泵閥

水力效率，容積效率和機械效率的估算

①水力效率

水力效率按下式計算

ηh=1+0.0835lg(Q/n)^1/3

式中 Q-化工泵流量，雙吸泵取Q/2，m³／s；

n-離心泵轉速，r／min。

②容積效率啦可按下式計算

nv=1/(1+0.068ns^-2/3)

該容積效率為只考慮葉輪前密封環的泄漏的值，對于有平衡孔、級間泄漏和平衡盤泄漏等情況，容積效率還要相應降低。

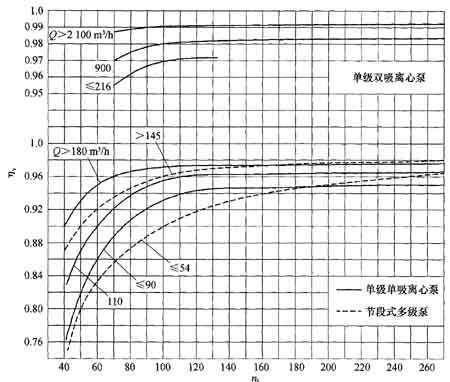

圖8—2給出了單級泵、多級泵和雙吸泵容積效率和比轉速佗。的關系曲線，可供參考。

圖8-2離心泵的容積效率

③機械效率ηm

η_m=1-pm/p=(p-p_ml-p_m2-p_m3)/pm=1-p_m1/p-p_m2/p-p_m3/p

軸承和填料損失一般不大，可根據具體情況參照下式估算

P_m1+P_m2=(0.01～0.03)P

功率大的泵取小值，功率小的泵取大值。

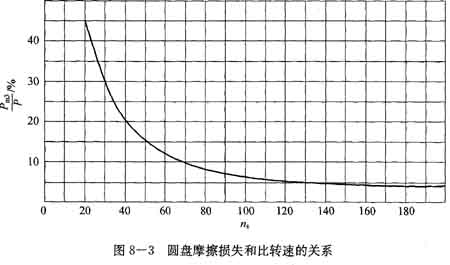

圖8—3是圓盤摩擦損失功率和軸功率比值隨比轉速變化的關系曲線，設計時亦可以參考。也可用下式估算只考慮圓盤摩擦損失的機械效率‰

η_m=1-0.07/(ns/100)^7/6

利用上述關系，可以估算出泵的機械效率，進而確定泵的總效率。

根據具體情況，參考估算的效率，對各種效率進行合理分配，使三個效率之積等于總效率。確定了η_h、η_v，即可算出理論揚程和理論流量，供設計時使用。

H_t=H/η_h Q_t=Q/η_v
