AS、AV型潛水式排污泵安裝尺寸結構圖
時間：2008-4-17 10:44:14來源：http://www.englishmountainquilts.com作者：弘凌泵閥
一、產品概述：
AS、AV型潛水式排污泵是本司采用德國ABS公司先進的技術研發而成，此系列水泵具有帶撕裂的結構，能將污水中長纖維、袋、帶、草、布條等物質撕裂、切斷，然后順利排放，特別適合于輸送含有堅硬固體、纖維物的液體以及特別臟、粘、滑的液體。該系列排污泵水力性能先進、成熟，產品經性能測試，各項指標均符合有關設計要求。
二、產品特點：
1、排污能力強、無堵塞，能有效通過直徑φ30～φ80毫米的固體顆粒。
2、撕裂機構能夠把纖維狀物質撕裂，切斷，然后順利排放，無需在泵上加濾網。
3、AS、AV型潛水式排污泵設計合理，配套電機功率小，節能效果顯著。
4、采用新材料的機械密封，可以使泵安全連續運行8000小時以上。
5、結構緊湊，移動方便，安裝簡單，無需建造泵房，減少工程造價。
6、雙導軌自動安裝系統，安裝維修方便，人可不必為此而進出污水坑。
7、浮球開關可根據所需的水位變化，自動控制泵的停啟，無需專人看管。
8、AS、AV型潛水式排污泵可配備全自動保護控制箱對產品的漏電、漏水及過載等進行有效保護，提高產品的安全可靠性。
三、產品用途：
適用于化工、石油、制藥、采礦、造紙、電廠及城市污水處理、市政工程、公共設施排污等輸送帶顆粒、纖維的污水污物。
四、技術參數：
流量：15-145m3/h；
揚程：4-25m；
轉速：1450-2900r/min；
口徑：φ76-φ152；
溫度范圍：-15-+40℃；
工作壓力：≤1.0Mpa。
五、型號意義：
例如：AS16-2W/CB
AS-單葉片葉輪
16-功率×100(加以調整)
2-電機的級數
W-電壓為220V
CB-抗堵塞撕裂機構

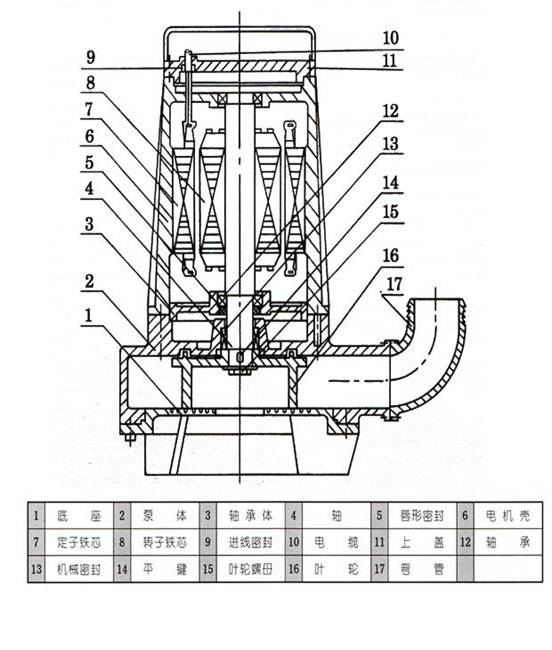

排污泵結構圖：
ASAV型潛水式排污泵性能參數
|
型號 |
流量 |
揚程 |
功率 |
轉速 |
額定電壓 |
配用膠管內徑 |
|
AS10-2W/CB |
15 |
4 |
1.1 |
2850 |
220 |
80 |
|
AS16-2W/CB |
25 |
8 |
1.5 |
2850 |
220 |
80 |
|
AS10-2CB |
15 |
4.5 |
1.1 |
2850 |
380 |
80 |
|
AS16-2CB |
29 |
7.6 |
1.5 |
2850 |
380 |
80 |
|
AS22-2CB |
40 |
10 |
2.2 |
2850 |
380 |
80 |
|
AS30-2CB |
42 |
11 |
3.0 |
2850 |
380 |
80 |
|
AS40-2CB |
40 |
14 |
4.0 |
2850 |
380 |
80 |
|
AS55-2CB |
45 |
13 |
5.5 |
2850 |
380 |
100 |
|
AS55-4CB |
100 |
7.5 |
5.5 |
1450 |
380 |
150 |
|
AS75-2CB |
60 |
18 |
7.5 |
2900 |
380 |
100 |
|
AS75-4CB |
145 |
10 |
7.5 |
1450 |
380 |
150 |
|
AV14-4 |
22 |
5.8 |
1.5 |
1450 |
380 |
80 |
|
AV22-2 |
15 |
20 |
2.2 |
2850 |
380 |
80 |
|
AV40-2 |
25 |
22 |
4.0 |
2850 |
380 |
80 |
|
AV55-2 |
60 |
14 |
5.5 |
2850 |
380 |
80 |
|
AV75-2 |
60 |
20 |
7.5 |
2850 |
380 |
80 |

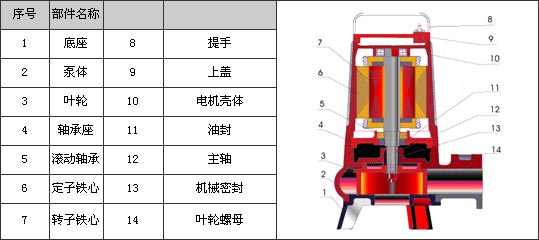

AS、AV型潛水式排污泵結構圖：

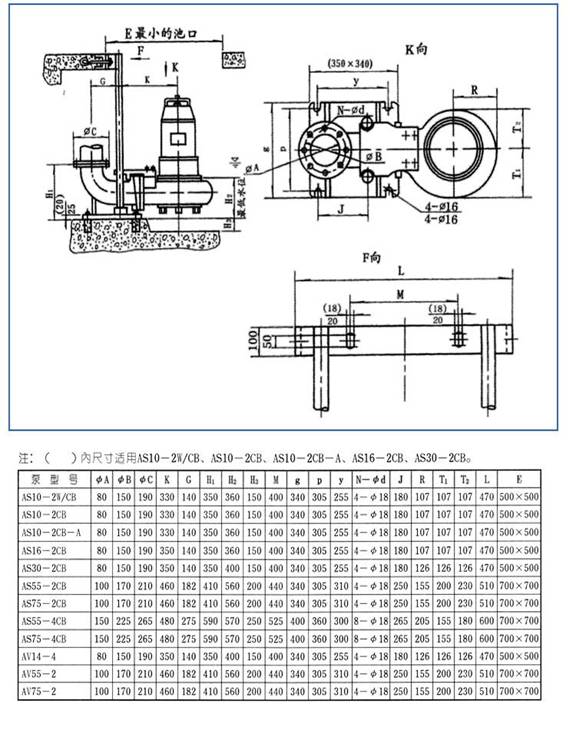

AS、AV型潛水式排污泵安裝尺寸：
AS、AV型潛水式排污泵（故障與排除）:
|
故障原因 |
原因分析 |
處理方法 |
|
泵的流量或揚程下降 |
1.泵反轉 2、輸送揚程太高。 3、抽吸的介質走旁路。 4、出水管泄漏。 5、出水管局部可能被沉積物堵死 6、泵局部堵塞。 7、葉輪/底座磨損。 |
1、關掉控制箱的總電源，洞換任何二相電源線。 2、 檢查：a、選擇的泵型號是否正確。 b、出水管尺寸是否正確。 3、 檢查閥門是否被關死，然后滿員載測試泵。 4、 找出泄漏，幷逬行修正。 5、 檢查管線，清理或更換新的。 6、 吊起泵涌理，如果泵放在濾網內，同樣也需檢查和清理 7、 吊起泵凋整間隙或更換零件。 |
|
泵的運轉后無流量 |
1、氣塞。 2、檢查出水排放閥門。 3、泵反轉。 |
1、 a、接二連三地打幵和關閉閥門幾次。 b、啟動停止泵幾次，每次重新啟動之間間隙為2—3分鐘 c、根據不同的安裝方法，檢査是否需裝一個空氣釋放閥 2、 a、如果閥門處于關閉狀態應打幵。 b、如果裝反了，應重新倒過來。 3、 參見1.（1） |
|
泵起動和停止太頻繁 |
1、浮球開關定的距離太短。 2、逆止閥故障，逆止閥不能止回，使液體倒流入污水池。 |
1、重調浮球開關，延長運行時間。 2、檢查并維修。 |
|
停止失靈 |
1、浮球幵關，亭止"功能失靈”。 2、浮球上浮子卡在"工作"的位置 |
1、檢查，如需要應予更換。 2、忪幵，如需要的活，可改変位置。 |
|
泵起動后，斷路器/過載器跳開 |
1、電壓低。 2、電壓過高。 3、電譏接線不對 4、在蝸殼底部堆積了泥漿或?它沉積物。 |
1、 a、檢查控制盒電壓，如電壓過低，暫時不能使用。 b、電纜線過長，引起壓降過大，應盡量縮短電纜，幷適當選擇粗些的電纜。 2、裝變壓器，將電壓洞到規定的范圍。 3、檢查在控制盒中的電纜彩色編號和接頭標號并檢查接線 4、清理泵和污水池，參見安裝說明中的有關部分。 |
|
泵不能啟動，熔絲熔斷或斷路器跳開 |
1、浮球故障。 2、繞組、接頭或電纜斷路。 3、泵被堵塞 |
1、檢查使用旁路浮球幵關是否能啟動泵。如是，應檢查浮球幵關。 2、用歐姆表檢查。如果證明是路，檢查繞組，接線頭及電纜。 3、切斷電源，將泵移出污水池，清除障礙物復位前試用一下。 |
|
泵啟動不了，但熔絲沒斷或過載保護器不跳開 |
1、沒電。 2、繞組、電纜、接線頭或控制麁斷路。 |
1、檢查控制盒是否有電。 2、檢查電纜、電機的接頭和繞組 |
