YW型液下排污泵安裝尺寸圖

時間：2008-4-17 9:43:39來源：http://www.englishmountainquilts.com作者：弘凌泵閥

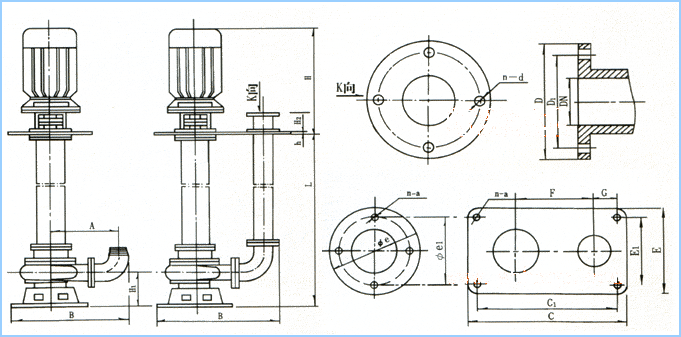

YW型液下排污泵安裝尺寸圖：

YW型液下排污泵安裝尺寸圖

序號	型號	DN	D1	D	n-φd	B	H1	L	h	H2	H	A	C×E	C1×E1	F	G	n-φa	φe	φe1
1	50-20-7-0.75	50	110	140	4-φ14	470	180	1～5	14	80	400	200	500×320	465×285	225	110	4-φ14	360	325
2	50-10-10-0.75	50	110	140	4-φ14	340	132	1～5	14	80	400	200	500×320	465×285	225	110	4-φ14	360	325
3	50-20-15-1.5	50	110	140	4-φ14	405	135	1～5	14	80	415	220	500×360	465×325	245	70	4-φ14	360	325
4	50-15-25-2.2	50	110	140	4-φ14	470	180	1～5	14	80	490	260	580×380	540×340	285	88	4-φ14	380	340
5	50-18-30-3	50	110	140	4-φ14	470	180	1～5	14	80	510	260	580×380	540×340	285	88	4-φ14	380	340
6	50-25-32-5.5	50	110	140	4-φ14	470	180	1～5	14	80	510	260	580×380	540×340	285	88	4-φ14	380	340
7	50-20-40-7.5	50	110	140	4-φ14	440	143	1～5	14	80	415	250	550×360	515×325	285	90	4-φ14	360	325
8	65-25-15-2.2	65	130	160	4-φ14	440	143	1～5	14	80	415	250	550×360	515×325	285	95	4-φ14	360	325
9	65-37-13-3	65	130	160	4-φ14	440	143	1～5	14	80	490	270	550×360	515×325	285	95	4-φ14	360	325
10	65-25-30-4	65	130	160	4-φ14	505	180	1～5	16	80	580	290	580×380	540×340	305	88	4-φ18	380	340
11	65-30-40-7.5	65	130	160	4-φ14	505	180	1～5	16	80	580	290	580×380	540×340	305	88	4-φ14	380	340
12	65-35-50-11	65	130	160	4-φ14	470	143	1～5	16	80	415	285	550×360	515×325	290	95	4-φ14	380	340
13	65-35-60-15	65	130	160	4-φ14	470	143	1～5	14	100	415	285	550×360	540×340	290	95	4-φ18	380	340
14	80-40-7-2.2	80	150	190	4-φ18	470	143	1～5	14	100	415	285	550×360	515×325	290	95	4-φ14	360	325
15	80-43-13-3	80	150	190	4-φ18	470	143	1～5	14	100	510	285	550×360	515×325	290	95	4-φ14	360	325
16	80-40-15-4	80	150	190	4-φ18	470	143	1～5	14	100	510	285	550×360	515×325	290	95	4-φ14	360	325
17	80-65-25-7.5	80	150	190	4-φ18	550	180	1～5	14	100	510	340	620×380	580×340	345	85	4-φ14	380	340
18	100-80-10-4	100	170	210	4-φ18	550	180	1～7	16	100	580	410	800×480	760×440	430	120	4-φ18	480	440
19	100-110-10-5.5	100	170	210	4-φ18	690	185	1～7	16	100	580	410	800×480	760×440	430	120	4-φ18	480	440
20	100-100-15-7.5	100	170	210	4-φ18	690	185	1～7	16	100	580	410	800×480	760×440	430	120	4-φ18	480	440
21	100-85-20-7.5	100	170	210	4-φ18	815	230	1～7	18	100	790	490	900×560	860×520	510	120	4-φ18	560	520
22	100-100-25-11	100	170	210	4-φ18	690	185	1～7	16	100	620	410	800×480	760×440	430	120	4-φ18	480	440
23	100-100-30-15	100	170	210	4-φ18	690	185	1～7	16	100	620	410	800×480	760×440	430	120	4-φ18	480	440
24	100-100-35-18.5	100	170	210	4-φ18	815	230	1～7	18	100	790	490	900×560	860×520	510	120	4-φ18	560	520
25	150-145-9-7.5	150	225	265	8-φ18	775	215	1～7	16	140	620	465	850×360	810×320	495	160	4-φ18	360	320
26	150-150-15-15	150	225	265	8-φ18	770	210	1～7	18	140	750	465	900×560	860×520	495	125	4-φ18	560	520
27	150-150-20-18.5	150	225	265	8-φ18	920	270	1～7	20	140	810	565	1000×600	950×550	595	125	4-φ23	600	550
28	150-150-25-22	150	225	265	8-φ18	920	270	1～7	20	140	850	565	1000×600	950×550	595	125	4-φ23	600	550
29	150-130-30-22	150	225	265	8-φ18	920	270	1～7	20	140	850	545	1000×660	950×550	595	125	4-φ23	660	610
30	150-150-30-30	150	225	265	8-φ18	900	290	1～7	20	140	850	565	1000×600	950×610	570	125	4-φ23	600	550
31	150-200-30-37	150	225	265	8-φ18	900	290	1～7	20	140	850	545	1000×660	950×610	570	125	4-φ23	660	610
32	200-300-7-11	200	295	335	8-φ18	1010	270	1～7	18	200	750	580	1150×650	1150×600	690	150	4-φ18	650	600
33	200-250-11-15	200	295	335	8-φ18	1010	270	1～7	18	200	790	580	1150×550	1100×500	680	180	4-φ18	550	500
34	200-400-10-22	200	295	335	8-φ18	1000	290	1～7	20	200	850	580	1150×550	1100×500	680	180	4-φ23	550	500
35	200-400-13-30	200	295	335	8-φ18	1000	290	1～7	22	200	850	580	1150×550	1100×500	680	180	4-φ23	550	500
36	200-250-15-18.5	200	295	335	8-φ18	1010	270	1～7	18	200	790	580	1150×550	1100×500	680	180	4-φ18	550	500
37	200-300-15-22	200	295	335	8-φ18	1045	270	1～7	20	200	810	590	1150×650	1100×600	680	180	4-φ23	650	600
38	200-250-22-30	200	295	335	8-φ18	1045	300	1～7	22	200	950	590	1150×650	1100×600	690	150	6-φ18	650	600
39	200-350-25-37	200	295	335	8-φ18	1150	300	1～7	22	200	980	630	1400×700	1350×650	750	180	6-φ23	700	650
40	200-400-30-55	200	295	335	8-φ18	1150	300	1～7	22	200	1005	630	1400×700	1350×650	750	180	6-φ23	700	650
41	250-600-9-30	250	350	390	12-φ18	1000	290	1～7	22	250	950	640	1400×650	1350×600	750	200	6-φ23	650	600
42	250-600-12-37	250	350	390	12-φ18	1165	300	1～7	22	250	980	735	1400×700	1350×650	800	200	6-φ23	700	650
43	250-600-15-45	250	350	390	12-φ18	1165	300	1～7	22	250	1005	735	1400×700	1350×650	800	200	6-φ23	700	650
44	250-600-20-55	250	350	390	12-φ18	1165	300	1～7	22	250	1005	735	1400×700	1350×650	800	200	6-φ23	700	650
45	250-600-25-75	250	350	390	12-φ18	1165	300	1～7	22	250	1010	750	1400×700	1350×650	800	200	6-φ23	700	650

YW型液下排污泵產品概述：

YW型液下排污泵是在引進國外先進技術的基礎上，結合國內水泵的使用特點而研制成功的新一代泵類產品，具有節能效果顯著、防纏繞、無堵塞、自動安裝和自動控制等特點。在排送固體顆粒和長纖維垃圾方面，具有獨特效果。該系列泵采用獨特葉輪結構和新型機械密封，能有效地輸送含有固體物和長纖維。葉輪與傳統葉輪相比，該泵葉輪采用單流道或雙流道形式，它類似于一截面大小相同的彎管，具有非常好的過流性，配以合理的蝸室，使得該泵具有效率高、葉輪經動靜平衡試驗，使泵在運行中無振動。

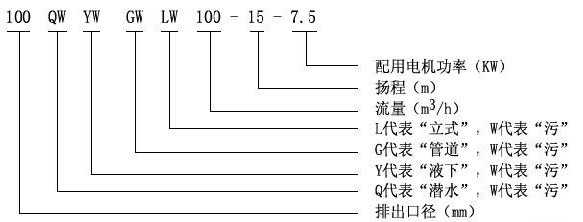

YW型液下排污泵型號意義：

YW型液下排污泵使用條件：

1、泵的使用環境溫度≤40℃，濕度≤95%；海拔高度≤1000米。

2、介質溫度不超過60℃，介質重度為1～1.3kg/dm3。

3、鑄鐵材質的使用范圍這PH5～9。

4、不銹鋼材質可使用一般腐蝕性介質。

5、使用環境海拔高度不超過1000米，超過以上條件時，應在訂貨時提出，以便為您提供更可靠的產品。

注：用戶如有特殊的溫度、介質等要求，請?jiān)谟嗀洉r(shí)注明輸送介質的詳細情況，以便本單位提供更為可靠之產品。

YW型液下排污泵產品特點：

1．采用獨特的單片或雙葉片葉輪結構，大大提高了污物通過能力，能有效的通過泵口徑的5倍纖維物質與直徑為泵口徑約50％的固體顆粒。

2．機械密封采用新型硬質耐腐的鈦化鎢材料，可使泵安全連續運行8000小時以上。

3．整體結構緊湊、體積小、噪聲小、節能效果顯著，檢修方便，無需建泵房，潛入水中即可工作，大大減少工程造價。

4、泵結構緊湊，體積小，移動方便，安裝簡單。

5、可配備液位自動控制柜，根據所需的液位變化，自動控制泵的起停，無需專人看管，使用極為方便。

6、泵為立式結構，工作時泵體浸在液體中因而很容易起動，不存在排氣抽空問題，同時具有無泄漏等特點，液下深度可達7米。

7、接軸結構先進可靠，泵與電機采用連軸器聯結，泵軸尺寸精密，保證了泵平穩運行，留有足夠的安全系數。

8、泵有單管安裝和雙管安裝兩種，支承件有圓盤和方盤安裝，適合不同需要。

YW型液下排污泵結構圖：

1	電機	11	油室
2	聯軸器	12	機械密封
3	電機座	13	后蓋板
4	上軸承	14	鍵
5	上軸承座	15	葉輪螺母
6	安裝盤	16	葉輪
7	加長軸	17	密封環
8	支撐管	18	泵體
9	下軸承	19	出水管
10	上機械密封	20	底盤

YW型液下排污泵產品用途：

YW型液下排污泵適用于化工、石油、制藥、采礦、造紙工業、水泥廠、煉鋼廠、電廠、煤加工工業，以及城市污水處理廠排水系統、市政工程、建筑工地等行業輸送帶顆粒的污水、污物，也可用于抽送清水及帶腐蝕性介質。

YW型液下排污泵性能參數：

型　　號	口　徑 (mm)	流　量 (m3/h)	揚　程 (m)	功　率 (kw)	轉　速 (r/min)	效　率 (%)
YW25-8-22-1.1	25	8	22	1.1	2825	38.5
YW32-12-15-1.1	32	12	15	1.1	2825	40
YW40-15-15-1.5	40	15	15	1.5	2840	45.1
YW40-15-30-2.2	40	15	30	2.2	2840	48
YW50-20-7-0.75	50	20	7	0.75	1390	54
YW50-10-10-0.75	50	10	10	0.75	1390	56
YW50-20-15-1.5	50	20	15	1.5	2840	55
YW50-15-25-2.2	50	15	25	2.2	2840	56
YW50-18-30-3	50	18	30	3	2880	58
YW50-25-32-5.5	50	25	32	5.5	2900	53
YW50-20-40-7.5	50	20	40	7.5	2900	55
YW65-25-15-2.2	65	25	15	2.2	2840	52
YW65-37-13-3	65	37	13	3	2880	55
YW65-25-30-4	65	25	30	4	2890	58
YW65-30-40-7.5	65	30	40	7.5	2900	56
YW65-35-50-11	65	35	50	11	2930	60
YW65-35-60-15	65	35	60	15	2930	63
YW80-40-7-2.2	80	40	7	2.2	1420	52
YW80-43-13-3	80	43	13	3	2880	50
YW80-40-15-4	80	40	15	4	2890	57
YW80-65-25-7.5	80	65	25	7.5	2900	56
YW100-80-10-4	100	80	10	4	1440	62
YW100-110-10-5.5	100	110	10	5.5	1440	66
YW100-100-15-7.5	100	100	15	7.5	1440	67
YW100-85-20-7.5	100	85	20	7.5	1440	68
YW100-100-25-11	100	100	25	11	1460	65
YW100-100-30-15	100	100	30	15	1460	66
YW100-100-35-18.5	100	100	35	18.5	1470	65
YW125-130-15-11	125	130	15	11	1460	62
YW120-130-20-15	125	130	20	15	1460	63
YW150-145-9-7.5	150	145	9	7.5	1440	63
YW150-180-15-15	150	180	15	15	1460	65
YW150-180-20-18.5	150	180	20	18.5	1470	75
YW150-180-25-22	150	180	25	22	1470	76
YW150-130-30-22	150	130	30	22	1470	75
YW150-180-30-30	150	180	30	30	1470	73
YW150-200-30-37	150	200	30	37	1480	70
YW200-300-7-11	200	300	7	11	970	73
YW200-250-11-15	200	250	11	15	970	74
YW200-400-10-22	200	400	10	22	1470	76
YW200-400-13-30	200	400	13	30	1470	73
YW200-250-15-18.5	200	250	15	18.5	1470	72
YW200-300-15-22	200	300	15	22	1470	73
YW200-250-22-30	200	250	22	30	1470	71
YW200-350-25-37	200	350	25	37	1980	75
YW200-400-30-55	200	400	30	55	1480	70
YW250-600-9-30	250	600	9	30	980	74
YW250-600-12-37	250	600	12	37	1480	78
YW250-600-15-45	250	600	15	45	1480	75
YW250-600-20-55	250	600	20	55	1480	73
YW250-600-25-75	250	600	25	75	1480	73
YW300-800-12-45	300	800	12	45	980	76
YW300-500-15-45	300	500	15	45	980	70
YW300-800-15-55	300	800	15	55	980	73
YW300-600-20-55	300	600	20	55	980	75
YW300-800-20-75	300	800	20	75	980	78
YW300-950-20-90	300	950	20	90	980	80
YW300-1000-25-110	300	1000	25	110	980	82
YW350-1100-10-55	350	1100	10	55	980	84.5
YW350-1500-15-90	350	1500	15	90	980	82.5
YW350-1200-18-90	350	1200	18	90	980	83.1
YW350-1100-28-132	350	1100	28	132	740	83.2
YW350-1000-36-160	350	1000	36	160	740	78.5
YW400-1500-10-75	400	1500	10	75	980	82.1
YW400-2000-15-132	400	2000	15	132	740	85.5
YW400-1700-22-160	400	1700	22	160	740	82.1
YW400-1500-26-160	400	1500	26	160	740	83.5
YW400-1700-30-200	400	1700	30	200	740	83.5
YW400-1800-32-250	400	1800	32	250	740	82.1
YW500-2500-10-110	500	2500	10	110	740	82
YW500-2600-15-160	500	2600	15	160	740	83
YW500-2400-22-220	500	2400	22	220	740	84
YW500-2600-24-250	500	2600	24	250	740	82

YW型液下排污泵性能型譜圖：

YW型液下排污泵性能型譜圖

YW型液下排污泵注意事項：

1.泵使用前應仔細檢査泵和電機有無損傷.檢査緊固件緊固情況。

2.盤動泵檢査有無磨擦聲.同時檢査泵軸與電機軸同心度.兩聯軸節外圓偏差數不超過0.5mm

3.接泵出液口之管路.應另設支架.不允許將其重量加于泵體上。

4.水泵在無特殊情況必須配備全自動水泵控制柜.切勿直接掛電網或使用閘刀開關來接通電流.確保水泵正常運行.

5.不得將水泵長期處于低揚程狀態下運行（一般使用揚程不得低于額定揚程的60%）.好能控制在建議使用揚程范圍以內.以防水泵因超載燒壞電機

YW型液下排污泵維護保養：

1.水泵應有專人管理與使用.并定期檢査水泵的電路和水泵工作是否正常。

2.每次使用特別是用于較稠較粘的漿液后.應將水泵放在消水中運轉數分鐘.防止泵內留下沉積物.保證水泵的淸潔。

3.在常規狀態下.泵每使用300-500小時后應加注或更換油室中機油（10-30#機油）.使機械密封保持良好的潤滑狀態.提高機械密封的使用壽命。

4.葉輪和泵體之間的密封環具有密封功能.如密封環損壞將直接影響泵的性能.必要時應更換。

YW型液下排污泵故障原因及排除方法：

故障現象	原因分析	排除方法
流量不足或不出水	1.葉輪旋轉錯誤 2.閥門是否打幵和完好 3.管道葉輪被堵 4.轉速過低 5.揚程過高 6.抽送介質密度較大和精度較高 7.密封圈損壞(口環處）	1.調整葉輪旋轉方向 2.檢査、維修、排除 3.清理雜物 4.檢查電器設備及電路 5.改泵或降低揚程 6.用水沖稀降低濃度和粘度 7.更換
運行不穩定或泵不能啟動	1.葉輪不平衡 2.軸承損壞 3.缺相 4.葉輪卡住	1.送制造廠調換或校正 2.更換 3.檢査電路進行修復 4.排除雜物
電流過大	1.工作電壓低 2.管道葉輪受阻 3.使用揚程過低 4.抽送液體的高度或粘度較高	1.調整工作電壓 2.清理管道、葉輪堵物 3一減少流量.提高揚程 4.改變密度或粘度
泵有雜音或振動	1.泵軸、電機軸不同心 2.介質中有氣體 3.腐蝕使泵軸不平衡 4.傳動裝置處嫘栓松動 5.泵軸彎曲	1.調整 2.降溫或壓 3.更換 4.緊固 5.校直或換
